Az API 5CT C95 egy nagy -szilárdságú olajmezőház, amely a régebbi API 5CT specifikációkban és a kapcsolódó iparági referenciákban szerepel. Minimális folyáshatára 95 ksi (655 MPa), magasabb, mint az N80 80 ksi minimuma.
Van egy fontos szempont a mai vásárlók számára:A C95 nem szerepel a jelenlegi API 5CT 11. kiadás által lefedett minőségek között.A jelenlegi specifikáció a C90, R95, T95, P110, C110, C125 és Q125 típusokra vonatkozik, a C95-re azonban nem.
Ez nem feltétlenül teszi használhatatlanná a régebbi C95 vásárlási követelményt. A C95 továbbra is megjelenhet az örökölt projektspecifikációkban, csererendelésekben vagy az API 5CT korábbi kiadásain alapuló ügyfélspecifikációkban.
Ha az ajánlatkérése C95-öt kér, a legbiztonságosabb módszer az, ha megerősíti avonatkozó API 5CT kiadás vagy projektspecifikációrendelés előtt. A burkolat méretét, súlyát vagy falvastagságát, hossztartományát, csatlakozását, ellenőrzési követelményeit és a dokumentációt is egyértelműen fel kell tüntetni.
API 5CT C95 specifikációk
Itt található egy gyorsreferencia táblázat a legfontosabb specifikációs paraméterekről. Mentse el ezt a beszerzési dokumentumokhoz.
| Paraméter | Specifikáció |
|---|---|
| Irányadó szabvány | API Spec 5CT / ISO 11960 |
| Fokozat | C95 |
| Csoport | 2. csoport (korlátozott folyáshatár, kötelező keménységszabályozással) |
| Gyártási módszer | Varrat nélküli (SML) vagy elektromos ellenállás-hegesztés (ERW) |
| Hőkezelés | Kioltott és temperált (Q&T) |
| Külső átmérő (burkolat) | 4-1/2" – 20" (114,3 mm – 508 mm) |
| Külső átmérő (cső) | 2-3/8" – 4-1/2" (60,3 mm – 114,3 mm) |
| Hossztartomány | R1 (4.88–7.62 m), R2 (7.62–10.36 m), R3 (10.36–14.63 m) |
| Száltípusok | STC (rövid kör szál), LTC (hosszú kerek szál), BTC (támpillér) |
| Színkód | Egy barna sáv a csőtesten; tömör barna tengelykapcsoló |
| Sour Service (H₂S) | Nem NACE MR0175 jóváhagyott - lásd az alábbi megjegyzést |
Az API 5CT C95 fokozat kémiai összetétele
A C95 kémiai összetétele adja azt a szilárdsági és szívóssági profilt, amelyet a fúrási műveletek megkövetelnek. A specifikáció szigorúan szabályozza a kulcsfontosságú elemeket -, különösen a foszfort és a ként, amelyeket nagyon alacsonyan tartanak a ridegség és a repedés kockázatának csökkentése érdekében.
| Elem | Min (%) | Max (%) |
|---|---|---|
| szén (C) | - | 0.35 |
| Mangán (Mn) | - | 1.20 |
| Molibdén (Mo) | 0.25 | 0.85 |
| Króm (Cr) | - | 1.50 |
| Nikkel (Ni) | - | 0.99 |
| Foszfor (P) | - | 0.020 |
| Kén (S) | - | 0.010 |
Néhány dolgot érdemes kiemelni: a molibdénnek minimális (0,25%) és maximális (0,85%) határa is van -, ami azért van, mert a Mo kritikus szerepet játszik a Q&T feldolgozás megfelelő keményíthetőségének elérésében. Túl kevés, és nem lesz erőd; túl sok, és kockáztatja a törékenységet. A 0,010%-os kén határérték meglehetősen szigorú, ami a 2. csoportba tartozó ellenőrzött minőségekre jellemző.
Profi tipp vásárlók számára: Mindig minden fűtéshez kérje az EN 10204 Type 3.1 szerinti malomvizsgálati tanúsítványt (MTC). Ellenőrizze, hogy a tényleges kémia ezeken a határokon belül esik-e - ne csak a szállító szavát fogadja.
Az API 5CT C95 mechanikai tulajdonságai
A mechanikai tulajdonságok az, ahol a C95 valóban meghatározza magát. Ezek az értékek nem vitathatók -, ha a cső nem felel meg nekik, akkor nem felel meg a specifikációnak. Íme a teljes bontás:
| Ingatlan | C95 Történelmi követelmény |
|---|---|
| Hozamerősség, min. | 95 ksi (655 MPa) |
| Termőerő, max. | 110 ksi (758 MPa) |
| Szakítószilárdság, min. | 105 ksi (724 MPa) |
| Teljes nyúlás terhelés alatt | 0.5% |
Itt érdemes egy korrekciót tenni, mert a C95-öt gyakran összekeverik a C90-nel és a T95-tel.
A C95 nem rendelkezik az API 5CT táblázatokban a C90 és T95 esetében megadott 25,4 HRC maximális keménységi követelménysel.A korábbi adatok a C90 és a T95 listán szerepelnek 25,4 HRC maximummal, míg a C95-nek nincs megfelelő keménységi határértéke ebben a táblázatban.
Tehát egy C95 termékoldalnak nem szabad megjelennie25.4 HRC, mint a C95 specifikáció követelményehacsak külön projektspecifikáció nem írja elő.
Megengedett keménységváltozás a falvastagság szerint
Az API 5CT azt is meghatározza, hogy a falvastagságtól függően mennyiben változhat a keménység a cső falán. Ez azért fontos, mert a vastagabb falakat nehezebb egyenletesen kioltani.
| Megadott falvastagság (mm) | Megengedett keménységváltozás (HRC) |
|---|---|
| 12,70 vagy annál kisebb | 3.0 |
| 12.71 – 19.04 | 4.0 |
| 19.05 – 25.39 | 5.0 |
| Nagyobb vagy egyenlő, mint 25,40 | 6.0 |
C95 tok csőméretek és méretek
A burkolat mérete a kút kialakításának részeként kerül kiválasztásra. Az OD, a falvastagság, a névleges tömeg, a csatlakozás, az összeomlási ellenállás, a felszakadási teljesítmény és a beépítési követelmények együttesen kell figyelembe venni.
Az API-burkolat általános külső átmérői a következők:
| Névleges házméret | Külső átmérő |
| 4-1/2" | 114,3 mm |
| 5" | 127,0 mm |
| 5-1/2" | 139,7 mm |
| 6-5/8" | 168,3 mm |
| 7" | 177,8 mm |
| 7-5/8" | 193,7 mm |
| 8-5/8" | 219,1 mm |
| 9-5/8" | 244,5 mm |
| 10-3/4" | 273,1 mm |
| 11-3/4" | 298,5 mm |
| 13-3/8" | 339,7 mm |
| 16" | 406,4 mm |
| 20" | 508,0 mm |
Az OD önmagában nem elegendő a burkolóanyag azonosításához. A vevőnek meg kell adnia a névleges súlyt vagy falvastagságot, a csatlakozást és a hossztartományt is.
C95 házhossz
Az API-burkolatot általában hossztartomány szerint rendezik:
| Hatótávolság | Hossz |
| R1 | 4.88–7.62 m |
| R2 | 7.62–10.36 m |
| R3 | 10.36–14.63 m |
A szükséges tartományt fel kell tüntetni az ajánlattételben, mert a hosszúság befolyásolja a kötések számát, a szállítási mennyiséget és a jó tervezést.
Például a vevő megadhatja:
C95 ház, 7", meghatározott tömeg, BTC, R3, 300 illesztés.
A végső hosszkövetelményeket össze kell hasonlítani a vonatkozó specifikációval és a beszerzési megrendeléssel.
C95 Ház menetes csatlakozásai
A burkolathoz a csatlakozást az acélminőségtől külön kell megadni.
A gyakori API-burkolati kapcsolatok a következők:
STC - rövid, kerek menetes ház
Az STC egy rövid -kerek{1}}menetes burkolatú csatlakozás. Olyan burkolati alkalmazásokhoz használják, ahol a csatlakozás mechanikai és tömítési teljesítménye megfelel a kúttervezési követelményeknek.
LTC - hosszú, kerek menetes burkolat
LTC, közkeletű nevénLCAPI terminológiában hosszabb kerek menettel rendelkezik, mint az STC.
BTC - támtámasz menetes burkolat
BTC, amelyet általában únI.Eaz API terminológiájában támasztómenet-profilt használ, és széles körben használják olyan burkolati alkalmazásokhoz, ahol a csatlakozásnak nagyobb axiális teherbírásra van szüksége, mint a kerek{0}}menetes csatlakozásoknál.
A kapcsolatot nem szabad csak az osztályzatból választani. A burkolat tervezési terhelése, a nyomás, a kút körülményei,-az összetételre vonatkozó követelmények és a tömítési teljesítmény egyaránt számít.
Ha egy projekt prémium csatlakozást igényel, a kapcsolat pontos nevét és a vonatkozó minősítési követelményeket fel kell tüntetni az ajánlatkérőben.
C95 vs egyéb API 5CT fokozatok - Összehasonlítás
Az egyik leggyakoribb kérdés, amit kapunk: "C95-öt vagy [másik osztályt] használjam?" A válasz a kút körülményeitől - függ a mélységtől, a nyomástól, a hőmérséklettől és a folyadék összetételétől. Íme egy közvetlen összehasonlítás, amely segít eldönteni:
| Fokozat | Hozam (MPa) | Szakítószilárdság (MPa) | Max keménység | Savanyú szolgáltatás | Tipikus használat |
|---|---|---|---|---|---|
| J55 | 379–552 | 517 | - | Nem | Sekély, alacsony nyomású kutak |
| N80 | 552–758 | 689 | - | Nem | Közepes mélységű, általános szolgáltatás |
| L80 | 552–655 | 655 | 23 HRC | Igen | Savanyú kiszolgálás, mérsékelt mélység |
| C90 | 621–724 | 689 | 25,4 HRC | Igen | Savanyú szolgálat, mélyebb kutak |
| C95 | 621–724 | 689 | 25,4 HRC | Nem | Erősebb, nem savanyú |
| R95 | 655–758 | 724 | - | Nem | C95 helyett a 9. kiadásban, nem savanyú |
| T95 | 655–758 | 724 | 25,4 HRC | Igen | Savanyú szolgálat, mély kutak |
| P110 | 758–965 | 862 | - | Nem | Mély, nagynyomású kutak |
Legfontosabb szempont: A C95 ugyanazt a hozam/szakító/keménység profilt használja, mint a C90, de a savanyú szerviz minősítés nélkül. Ha ugyanolyan erősségre és H₂S-ellenállásra van szüksége, válassza a C90 vagy a T95 modellt. Ha nagyobb erőre van szüksége savanyú szolgáltatás nélkül, az R95 vagy a P110 lehet az Ön választása.
Színkód azonosítás
Az API 5CT színkódolási rendszert használ a csőminőség azonosítására a fúróberendezés helyén. A C95 esetében az azonosítás egyszerű:
| Fokozat | Csőtest | Csatolás |
|---|---|---|
| C95 | Egy barna sáv | Egyszínű barna (sáv nélkül) |
Mindig ellenőrizze a minőséget a színkód és a cső sablonos jelöléseinek ellenőrzésével. A jelölésnek tartalmaznia kell a gyártó nevét, szabványát, minőségét, külső átmérőjét, falvastagságát, hosszát és hőszámát.

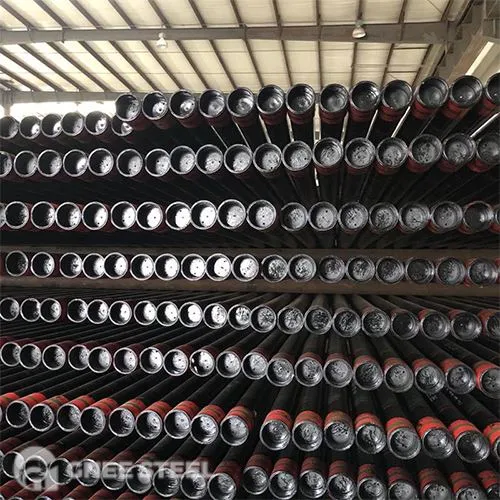

API 5CT C95 ház és cső

API 5CT C95 OCTG acélcső

API 5CT C95 tokcső

API 5CT C95 Petroleum Steel Pipe
Az API 5CT C95 burkolatú cső alkalmazásai
A C95 köpenycsövet számos olajmező alkalmazásban használják, elsősorban ott, ahol nagyobb szilárdságra van szükség, mint a szabványos minőségeknél, de nem feltétlenül szükséges a C90 vagy T95 teljes körű szolgáltatási minősítése. A tipikus használati esetek a következők:
- Közbenső és termelő burkolófüzérek közepes és mély kutakban, ahol a képződési nyomás 80 ksi feletti folyáshatárt igényel
- Felületi burkolat mélyebb kútkialakításokban, amelyek extra szerkezeti integritást igényelnek
- Enyhén korrozív környezetű kutak, ahol a C95 keménységszabályozása biztonsági ráhagyást biztosít, de nem szükséges a teljes H₂S savanyú szerviz minősítés
- Az olaj- és gázszállítás a kitermelési zónából a felszíni csővezetékbe a fúrás befejezése után
- A fúrólyuk falának támasztéka - megakadályozza a furat összeomlását és védi a csővezetéket
Ennek ellenére, ha a kút környezete jelentős mennyiségű H₂S-t (hidrogén-szulfidot) tartalmaz, ne használjon C95-öt. Ebben az esetben adjon meg C90-et, T95-öt vagy C-t{3}}, ezek a NACE MR0175/ISO 15156-2 szabvány szerint jóváhagyott, savanyú szolgáltatási fokozatok.
Gyártási folyamat
A C95 köpenycső gyártása két elsődleges módszerrel történik:
Varrat nélküli cső (SML)
Használható módszer a kiváló minőségű burkolatokhoz. A varrat nélküli csövet rotációs átszúrással vagy folyamatos tüskehengerléssel állítják elő, ahol egy tömör acél tuskót hevítenek és átszúrnak, hogy hegesztési varrat nélkül üreges csövet képezzenek. Ez kiküszöböli a hegesztést, mint potenciális meghibásodási pontot -, ami pontosan az, amire szüksége van nagynyomású fúrólyuk környezetben. A legtöbb C95 burkolat a piacon zökkenőmentes.
Elektromos ellenállás-hegesztés (ERW)
Az ERW csövet acéllemez hengerré hengerelésével és a varrat elektromos ellenállással történő hegesztésével alakítják ki. Míg az ERW az évek során jelentősen javult, és képes megfelelni az API 5CT követelményeinek, általában kevésbé kritikus alkalmazásokhoz használják, vagy amikor a költség az elsődleges tényező. Kifejezetten a C95 esetében a varrat nélküli a preferált és gyakoribb választás.
Hőkezelés
A 2. csoportba tartozó C95-hez Quenched and Tempered (Q&T) hőkezelés szükséges. A csövet ausztenitizáló hőmérsékletre melegítik, gyorsan lehűtik (jellemzően vízben vagy polimerben), majd alacsonyabb hőmérsékleten temperálják, hogy elérjék a szilárdság, szívósság és keménység megfelelő egyensúlyát. Ez az eljárás biztosítja a C95 ellenőrzött mechanikai tulajdonságait - megfelelő Q&T nélkül, a cső nem felel meg a specifikációknak.
Hosszúságra vágott C95-ös burkolatú csövet keres? Egyedi vágási, menetvágási és csatolási szolgáltatásokat kínálunk az Ön pontos kútspecifikációinak megfelelően.Kérjen egyedi árajánlatot →
C95 Ház ellenőrzése és tesztelése
Az ellenőrzésnek a vonatkozó specifikáción, beszerzési megrendelésen és a jóváhagyott ellenőrzési terven kell alapulnia.
A megrendeléstől függően az ellenőrzés a következőket foglalhatja magában:
Kémiai elemzés
A hőkémiát a megadott anyagkövetelmények alapján ellenőrzik, és rögzítik az MTC-n.
Szakítóvizsgálat
A szakítóvizsgálat igazolja a szükséges folyáshatárt, szakítószilárdságot és nyúlást.
Hidrosztatikus tesztelés
A hidrosztatikus vizsgálat a vonatkozó specifikáció és a beszerzési követelmények szerint történik.
A próbanyomásnak kellnemminden C95-ös házmérethez egy rögzített értékként kell megadni. A korábbi API/ISO táblázatok azt mutatják, hogy a hidrosztatikus próbanyomás a burkolat méretétől, tömegétől és csatlakozásától függően változik.
Drift tesztelés
Az elsodródási teszt azt ellenőrzi, hogy a burkolat megtartja-e a szükséges belső átmérőt a hosszában.
NDE
A specifikációtól, a gyártási úttól és a beszerzési rendeléstől függően a roncsolásmentes vizsgálat ultrahangos, elektromágneses vagy más meghatározott módszereket foglalhat magában.
Méretvizsgálat
A tipikus méretellenőrzések a következők:
Külső átmérő
Falvastagság
Hossz
Súly
Egyenesség
Végméretek
Menetméretek
A tengelykapcsoló méretei
Menetvizsgálat
A menetellenőrzés különösen fontos a burkolatnál, mert a menetsérülések vagy mérethibák befolyásolhatják az összeállítást és a csatlakozási teljesítményt.
A kritikus rendelések esetén a vevő kérésére harmadik fél általi ellenőrzés is megszervezhető.{0}}


GYIK
Az API 5CT C95 rossz minőségű szolgáltatás?
A C95-ös szám nincs besorolva a savanyú szolgáltatási osztályba, és nem szerepel a NACE MR0175/ISO 15156-2 szabványban sem, mint a H₂S-tartalmú környezetek jóváhagyott minősége. Míg a C95 maximális keménységi határa 25,4 HRC (ami némi ellenállást biztosít a szulfidos feszültségrepedésekkel szemben), nem felel meg a C90, T95 vagy C110 teljes, savanyú szerviz minősítésének. Ha a kútja H₂S-t tartalmaz, használja helyette valamelyik minőséget.
A C95-öt eltávolították az API 5CT szabványból?
Igen. A C95-öt a 9. kiadástól (2011) eltávolították az API Spec 5CT-ből. Ezt az R95 váltotta fel, amelynek magasabb a folyáshatár tartománya (655–758 MPa), de nem kötelező keménységvizsgálat. A jelenlegi 11. kiadás (2023) nem tartalmazza a C95-öt. Sok gyártó azonban továbbra is a korábbi kiadások specifikációi szerint gyártja a C95 csövet, és továbbra is széles körben elérhető a piacon.
Mi a különbség a C95 és az R95 között?
A fő különbségek a következők: (1) az R95 folyáshatára magasabb (655–758 MPa vs . 621–724 MPa a C95 esetében); (2) Az R95 keménységi követelményei nem kötelezőek, míg a C95 maximális keménysége 25,4 HRC / 255 HBW; (3) Az R95 szerepel a jelenlegi API 5CT szabványban, míg a C95 nem. Ha keménységszabályozásra van szüksége, a C95 a jobb választás. Ha nagyobb folyáshatárra van szüksége keménységvizsgálat nélkül, az R95 a megfelelő út.
Mi a különbség a C95 és a C90 között?
A C95 és C90 azonos mechanikai tulajdonságokkal rendelkezik (folyószilárdság, szakítószilárdság és keménységi határok). A legfontosabb különbség az, hogy a C90 egy dedikált savanyú szolgáltatási fokozat, szigorúbb vegyi összetétel-ellenőrzéssel és NACE MR0175/ISO 15156-2 megfelelőséggel, két típusban (1-es és 2-es típus, különböző vegyi anyagokkal) érhető el. A C95 kémiai összetétele kevésbé korlátozó, és nem minősül savanyú szolgáltatásnak.
Mi a különbség a C95 és a T95 között?
A T95 folyáshatár tartománya magasabb (655–758 MPa vs A T95 szintén NACE-jóváhagyott, savanyú szolgáltatási fokozat, míg a C95 nem. Mindkettő ugyanazon a maximális keménységi határon, 25,4 HRC / 255 HBW. H₂S-t tartalmazó mély kutak esetén a T95 a megfelelő választás.
Milyen méretek állnak rendelkezésre a C95-ös tokcsőhöz?
A C95 burkolatú cső 4-1/2" (114,3 mm) és 20" (508 mm) közötti külső átmérőben kapható, mérettől függően különböző falvastagsággal. Az általános méretek közé tartozik az 5-1/2", 7", 9-5/8" és 13-3/8". A hossztartományok követik az API szabványokat: R1 (4,88–7,62 m), R2 (7,62–10,36 m) és R3 (10,36–14,63 m).
Milyen menettípusok állnak rendelkezésre a C95-ös házhoz?
A C95 burkolat STC (Short Round Thread Casing), LTC (Long Round Thread Casing) és BTC (Buttress Thread Casing) csatlakozásokkal kapható. A csőméretekhez EUE (külső felborult vég), NUE (nem felborult vég) és IJ (integrált csatlakozás) csatlakozások állnak rendelkezésre. A kritikus alkalmazásokhoz prémium csatlakozások fém-fém tömítésekkel is szállíthatók.
Mi a C95 színkódja?
A C95-öt egy barna sáv a csőtesten és egy tömör barna csatlakozó azonosítja, további szalagszín nélkül.
Hegeszthető-e a C95 házcső?
A C95 elsősorban varrat nélküli csőként készül, de ERW (Electric Resistance Welded) változat is elérhető. A burkolat hegesztése általában nem javasolt nagy szilárdságú osztályokhoz. - A menetes csatlakozások (STC, LTC, BTC) a szabványos csatlakozási mód. Ha a hegesztésre feltétlenül szükség van, akkor azt szakképzett személyzetnek kell elvégeznie jóváhagyott eljárásokkal, megfelelő előmelegítéssel és hegesztés utáni hőkezeléssel.
Milyen hőkezelést kap a C95?
A C95 Quenched and Tempered (Q&T). A csövet ausztenitizálják, gyorsan lehűtik, majd temperálják, hogy elérjék a szilárdság, szívósság és keménység meghatározott kombinációját. Ez összhangban van az API 5CT összes 2. csoportjába tartozó minőséggel, amelyek ellenőrzött hőkezelést igényelnek a mechanikai tulajdonságok követelményeinek teljesítése érdekében.
Milyen dokumentációt kell kérnem a C95 rendelésemmel?
Legalább kérjen: (1) malomvizsgálati tanúsítvány az EN 10204 3.1-es típusa szerint (vagy 3.2-es, harmadik fél szemtanúja esetén); (2) Anyagvizsgálati jelentés, amely tartalmazza a teljes kémiai és mechanikai vizsgálati eredményeket minden egyes hőnél; (3) NDE/ellenőrzési jelentések; (4) méretvizsgálati jegyzőkönyvek; (5) Hőszám nyomon követhetőség. Szoros vagy kritikus szolgáltatási alkalmazások esetén kérje a NACE megfelelőségi dokumentációt is, ha van ilyen.
Mi a tipikus szállítási idő a C95 burkolatú cső esetén?
Raktáron kívüli anyagok esetében a kiszállítás jellemzően 7-25 nap a letét kézhezvételétől számítva. Új gyártási megrendeléseknél a mennyiségtől, a mérettől és a befűzési követelményektől függően 30–60 napra kell számítani. A megrendelés feladása előtt mindig egyeztessen beszállítójával, különösen nagy mennyiségek vagy nem szabványos méretek esetén.
Kérjen árajánlatot C95 csőcsőre még ma
Akár egyetlen teherautónyira van szüksége, akár egy teljes kútprogram értékű C95-ös burkolatú csőre, mi mindent megtalál. Íme, amit kínálunk:
- Teljes mérettartomány: 4-1/2" és 20" OD, varratmentes és ERW
- Minden menettípus: STC, LTC, BTC, EUE, NUE, IJ és prémium csatlakozások
- Egyedi megmunkálás: méretre vágás, menetvágás, csatolás, bevonat, sodrás
- Teljes dokumentáció: EN 10204 3.1/3.2 MTC, teljes nyomon követhetőség
- Harmadik fél által végzett ellenőrzés: SGS, BV, TÜV üdvözli
- Globális szállítás: Csomagolás menetvédőkkel
Jogi nyilatkozat: Ez a cikk csak tájékoztató jellegű. Mindig olvassa el az API Spec 5CT aktuális kiadását és a vonatkozó szabványokat (NACE MR0175/ISO 15156‑2) az adott alkalmazáshoz. A C95-öt a 9. kiadás óta eltávolították az API Spec 5CT-ből; megrendelés előtt ellenőrizze beszállítójával a minőség elérhetőségét és a specifikációnak való megfelelést.
