A519 1020 Szénacél varrat nélküli csövek leírása
ASTM A519többféle szén- és ötvözött acélt takarvarrat nélküli mechanikus csövek, melegen{0}}vagy hidegen-készítve. A Grade 1020 egy alacsony-szén-dioxid-kibocsátású, széntartalommal0.18–0.23%, így egyesíti a jó megmunkálhatóságot és hegeszthetőséget az általános mérnöki alkatrészekhez elegendő szilárdsággal. Ez nem egy nyomású-cső fokozat; a specifikáció a méretpontosságra, a felületi minőségre és a megmunkálás mechanikai tulajdonságaira van írva, nem pedig a hidrosztatikus elszigetelésre.
A519 1020 Varrat nélküli szénacél mechanikus cső specifikációja
| Termék | ASTM A519 Grade 1020 varrat nélküli szénacél mechanikus cső |
| Standard | ASTM A519 / A519M |
| Fokozat | 1020 (UNS G10200) |
| Gyártás | Zökkenőmentes; meleg-kész vagy hideg-kész (hidegen húzott-) |
| Alakzatok | Kerek, négyzet, téglalap alakú, speciális szakaszok |
| Felület | Könnyű olajos bevonat a rozsda visszaszorítására, vagy az előírás szerint |
| Hossz | 12 m-ig, fix vagy véletlenszerű, vagy igény szerint |
| MOQ | Általában 5 tonna; rendelkezésre álló mintahosszúságok |
| Fizetés | T/T (30% kaució) vagy L/C látásra |
| Szállítás | Általában 7-15 nap, vagy megbeszélés szerint |
Kémiai összetétel (ASTM A519, merőkanál elemzés)
Az 1020-as fokozat az ASTM A519 2. táblázatának „egyéb szénacélok” csoportjában szerepel. A specifikáció a szenet, a mangánt, a foszfort és a ként szabályozza; nem határoz meg szilícium határértéket erre a minőségre (a szilícium általában maradék, jellemzően 0,40%-nál kisebb vagy azzal egyenlő).
| Elem | Összetétel, % | Jegyzet |
|---|---|---|
| szén (C) | 0.18 – 0.23 | - |
| Mangán (Mn) | 0.30 – 0.60 | - |
| Foszfor (P), max | 0.040 | - |
| Kén (S), max | 0.050 | - |
| Szilícium (Si) | Az A519 nem határozza meg | Tipikus maradék 0,40% vagy annál kisebb |
Mechanikai tulajdonságok állapot szerint (ASTM A519 4. táblázat, minimális értékek)
A Grade 1020 mechanikai tulajdonságai a megrendelt felületkezelési és hőkezelési állapottól{1}} függenek. Az alábbi értékek az ASTM A519 4. táblázatának minimális követelményei.
| Állapot | Szakítószilárdság, min | Termőerő, min | Megnyúlás 2 hüvelykben [50 mm], min | Keménység, max (HRB) |
|---|---|---|---|---|
| HR - Hot-befejezve | 345 MPa (50 ksi) | 221 MPa (32 ksi) | 25% | 55 |
| CW - Hideg-működött | 483 MPa (70 ksi) | 414 MPa (60 ksi) | 5% | 75 |
| SR - Stressz-enyhült | 448 MPa (65 ksi) | 345 MPa (50 ksi) | 10% | 72 |
| A - lágyított | 331 MPa (48 ksi) | 193 MPa (28 ksi) | 30% | 50 |
| N - Normalizált | 379 MPa (55 ksi) | 234 MPa (34 ksi) | 22% | 60 |
Állapotkódok: HR/HF meleg-kész, CW hideg-megmunkálás, SR feszültség-mentesítve (vagy befejező lágyítás), A lágyított, N normalizált. A méretezési módszerek a következőképpen is megadhatók: HF (melegen kidolgozott), CW, RT (durva esztergált) vagy G (köszörülés).
Méretek és tűrések
Az ASTM A519 varrat nélküli mechanikus csöveket takar, legfeljebb külső átmérővel12¾ hüvelyk [325 mm]. A GNEE általában a következő kereskedelmi termékcsaládot kínálja:
| Paraméter | Tipikus ellátási tartomány |
|---|---|
| Külső átmérő | 15,9 – 323,8 mm (0,625 – 12,75 hüvelyk) |
| Falvastagság | Specifikáció szerint jellemzően 2-50 mm |
| Hossz | 12 m-ig, fix vagy véletlenszerű, vagy igény szerint |
| Alakzatok | Kerek, négyzet, téglalap alakú, speciális szakaszok |
| Véget ér | Sima vagy ferde |
A mérettűrések az ASTM A519 előírásait követik, és a befejezési módtól függenek (meleg-bedolgozás, hideg-fényezés, durva-esztergálás vagy köszörülés). A rendelési szakaszban erősítse meg a rajzzal szembeni tűréshatárokat.
Anyagegyenértékek
Az alábbi táblázat az ASTM A519 Grade 1020 (UNS G10200) általános nemzetközi megfelelőit mutatja be.
| Standard | Kijelölés |
|---|---|
| ASTM A519 / A29 | 1020 (UNS G10200) |
| EN 10277-2 / EN 10083 | C22E (1.1151) |
| LÁRMA | Ck22 |
| JIS G4051 | S20C |
| GB/T 699 | 20 |

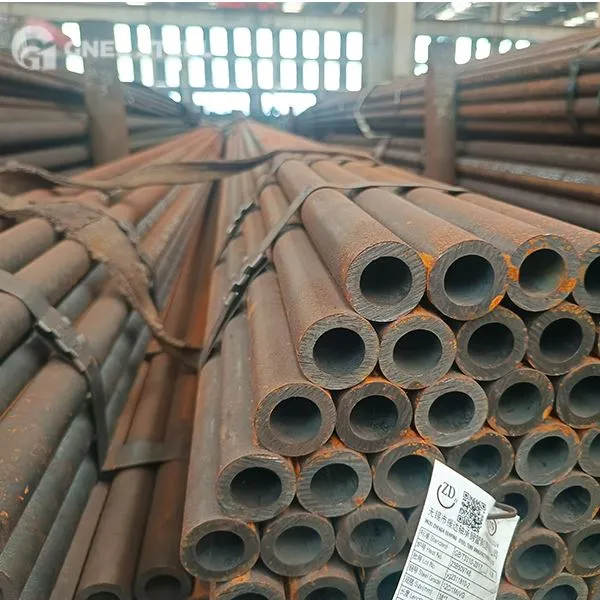

Egy519 1020 varrat nélküli mechanikus szénacélcső
Mondja el nekünk a kívánt osztályzatot, állapot, méretek és mennyiség. A GNEE A519 1020 mechanikus csöveket kerek, négyzet és téglalap alakban szállítja, MTC-vel és kérésre harmadik fél általi ellenőrzéssel.
Gyártás és hőkezelés
A csöveket varrat nélküli eljárással - állítják elő, általában az acél melegmegmunkálásával, opcionális utólagos hidegkezeléssel, hogy elérjék a kívánt formát, méreteket és tulajdonságokat. Az A519 kerek, négyzet alakú, téglalap alakú és speciális szakaszokban szállít csöveket.
Forró{0}}kész csöveknem kell hőkezelni.
Hideg-csövekhőmérsékleten hőkezelni kell a végső hideg{0}}befejezési művelet után1200 fok F [650 fok] vagy magasabb.
A vevő határozza meg az osztályozást, a méretezési módszert és a szükséges hőkezelést; A fenti táblázatban szereplő tulajdonságok csak akkor érvényesek, ha egy feltétel meg van adva.
Eltérő megállapodás hiányában a csöveket a szállítás előtt rozsda-késleltető olajréteggel vonják be, hogy megvédjék a szállítás és a tárolás során. A csöveknek mentesnek kell lenniük átlapolásoktól, repedésektől, varratoktól és a jó kereskedelmi gyakorlatnak megfelelő hasonló hibáktól.
Alkalmazások
A 1020-as fokozatú mechanikus csöveket ott választják, ahol a mérsékelt szilárdság és a jó gyártási jellemzők meghaladják a nagy szilárdság vagy nyomásérték szükségességét:
Megmunkált alkatrészek: tengelyek, perselyek, távtartók, peremek, csapok
Hidraulikus és pneumatikus hengertestek (megfelelő állapotban)
Szerkezeti és tartóelemek a gépekben, keretekben és konzolokban
Gépjármű- és vasúti alkatrészek, fúrók, szerelvények és általános gyártás
GYIK
Mire használják az ASTM A519 Grade 1020 mechanikus csöveket?
Megmunkált és szerkezeti komponensekhez, például tengelyekhez, perselyekhez, távtartókhoz, hidraulikus hengertestekhez, csapokhoz és könnyű szerkezeti támaszokhoz használják, ahol a mérsékelt szilárdság, a jó megmunkálhatóság és a jó hegeszthetőség fontosabb, mint a nagy szilárdság vagy nyomástartás.
Miben különbözik az A519 mechanikus cső az olyan nyomócsőtől, mint az ASTM A106?
Az ASTM A519 mechanikai és szerkezeti szolgáltatásra van előírva. Követelményei a méretpontosságra, a felületi minőségre és a megmunkálás mechanikai tulajdonságaira összpontosítanak, nem pedig a hidrosztatikus nyomásra vagy a folyadék visszatartására. Az A106 és az API 5L nyomáscsövek{5}}szabványok. Az A519 csövek varratmentesek, de minőség és állapot szerint vannak rendezve, nem pedig nyomásérték szerint.
Milyen hőkezelés vonatkozik az A519 Grade 1020-ra?
A forró-kész csöveket nem kell hőkezelni. A hidegen -kikészített csöveket a végső hideg-simítási művelet után 1200 °F [650 fokos] vagy magasabb hőmérsékleten hőkezelni kell. Az általánosan biztosított feltételek a melegen -kidolgozott (HR/HF), a hidegen megmunkált (CW), a feszültség-mentesített (SR), a lágyított (A) és a normalizált (N).
Milyen mechanikai tulajdonságai vannak a Grade 1020-nak különböző körülmények között?
ASTM A519 4. táblázat szerint minimumok: hidegen megmunkált-(CW) 483 MPa szakítószilárdság / 414 MPa hozam / 5% nyúlás; stressz-enyhült (SR) 448 / 345 / 10%; lágyított (A) 331 / 193 / 30%; normalizált (N) 379 / 234 / 22%; meleg-kész (HR) 345 / 221 / 25%.
Az A519 Grade 1020 csövek hegeszthetők és megmunkálhatók?
Igen. A Grade 1020 alacsony széntartalmú, és könnyen hegeszthető szabványos eljárásokkal; normál falvastagság esetén általában nincs szükség előmelegítésre. Könnyen megmunkálható melegen-kikészített vagy izzított állapotban. A hidegen megmunkált -anyag nagyobb szilárdságot, de alacsonyabb megmunkálhatóságot biztosít.
Milyen méreteket és rendelési adatokat szállít a GNEE?
Külső átmérő legfeljebb 12¾ hüvelyk [325 mm] / A519; általában 15,9-323,8 mm-es falvastagságot szállítunk specifikáció szerint. A MOQ jellemzően 5 tonna, elérhető mintahosszúságokkal. A vége sima vagy ferde, a csövek pedig általában olajbevonattal{8}} vannak bevonva, hogy megakadályozzák a rozsdásodást, hacsak másképp nincs megadva.
