Termékek leírása
Standard: EN 10216-2
Zökkenőmentes acélcsövek nyomás célokra - Műszaki szállítási feltételek
2. rész: Nem - ötvözött és ötvözött acélcsövek, meghatározott megemelt hőmérsékleti tulajdonságokkal
EN 10216-2 Varrat nélküli acélcsövek Gyors részletek
Gyártás: Zökkenőmentes folyamat
Fal vastagsága (WT): 2,1 mm-20 mm.
Külső átmérő (OD): 21 mm-509 mm
Hossz: 6M vagy szükség szerint megadott hosszúság.
Vége: sima vége, ferde vége, futtatva
További információk
Szállítás kikötője: Tianjin, Kína
Fizetési feltételek: T / T, LC
Szállítás: 7-15 nappal a fizetés után
Felület: A csöveket csak (csak kívülről) lakkozják, hogy megakadályozzák a rozsdát.
Jelölés: Standard + acél minőség + méret + hőszám + tétel
Csomag: kötegek (hatszögletű), fa dobozok, ládák (acél/fa) vagy szükség szerint
A nem - ötvözött acél osztályok acélneve
(1) a P nagybetű nyomás céljából;
(2) A GH szimbólumok megemelkedett hőmérsékleten.
Gyártási folyamat
(1) acélkészítési folyamat
Az acélokat teljesen meg kell ölni.
(2) csőgyártási és szállítási feltételek
A csöveket zökkenőmentes eljárással kell előállítani.
A csövek meleg vagy hidegek lehetnek.
Termékek specifikációja
EN 10216-2 Kémiai összetétel:
| Acélminőség | C | SI | MN | P | S | CR | MO | Ni | Altot | CU | Ti max | |
| Acélnév | Acélszám | maximum | maximum | |||||||||
| P195GH | 1.0348 | =0.13 | =0.35 | =0.70 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P235Gh | 1.0345 | =0.16 | =0.35 | =1.20 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| P265GH | 1.0425 | =0.20 | =0.40 | =1.40 | 0.025 | 0.020 | =0.30 | =0.08 | =0.30 | =0.020 | =0.30 | 0.040 |
| 16MO3 | 1.5415 | 0.12-0.20 | 0.40-0.90 | 0.40-0.90 | 0.025 | 0.020 | =0.30 | 0.25-0.35 | =0.30 | =0.040 | =0.30 | |
| 14MOV6-3 | 1.7715 | 0.10-0.15 | 0.15-0.35 | 0.40-0.70 | 0.025 | 0.020 | 0.30-0.60 | 0.40-0.50 | =0.30 | =0.040 | =0.30 | |
| 13Crmo4-5 | 1.7335 | 0.10-0.17 | =0.15 | 0.40-0.70 | 0.025 | 0.020 | 0.70-1.15 | 0.40-0.60 | =0.30 | =0.040 | =0.30 | |
| 10crmo9-10 | 1.7380 | 0.08-0.14 | 0.08-0.14 | 0.30-0.70 | 0.025 | 0.020 | 2.00-2.50 | 0.90-1.10 | =0.30 | =0.040 | =0.30 | |
| 25crmo4 | 1.7218 | 0.22-0.29 | 0.22-0.29 | 0.60-0.90 | 0.025 | 0.020 | 0.90-1.20 | 0.15-0.30 | =0.30 | =0.040 | =0.30 | |
| 15nicumonb5-6-4 | 1.6368 | =0.17 | =0.17 | 0.80-1.20 | 0.025 | 0.020 | =0.30 | 0.25-0.50 | 1.00-1.30 | =0.050 | 0.50-0.80 | |
| X10crmovnb9-1 | 1.4903 | 0.08-0.12 | 0.08-0.12 | 0.30-0.60 | 0.025 | 0.020 | 8.00-9.50 | 0.85-1.05 | =0.40 | =0.040 | =0.30 | |
| Az ebben a táblázatban nem szereplő elemeket nem szabad szándékosan hozzáadni az acélhoz a vevő megállapodása nélkül, kivéve az elementeket, amelyeket hozzá lehet adni az öntvény befejezéséhez. Minden megfelelő intézkedést meg kell tenni a nemkívánatos elemek hozzáadásának megakadályozására az acélkészítési folyamatban használt hulladékból vagy egyéb anyagokból | ||||||||||||
| b Ez a követelmény nem alkalmazható, feltéve, hogy az acél elegendő mennyiségű más nitrogént kötőelemet tartalmaz, amelyeket be kell jelenteni. A titán használatakor a termelőnek ellenőriznie kell, hogy (al+ti/2) =0, 020% | ||||||||||||
| C 2. lehetőség: A későbbi kialakítási műveletek megkönnyítése érdekében a megadottnál alacsonyabb, az elfogadott maximális réztartalom, és a megállapodott meghatározott maximális óntartalom alkalmazandó | ||||||||||||
| d Ezeknek az elemeknek a tartalmát csak akkor kell bejelenteni, ha szándékosan hozzáadják a szereplőket | ||||||||||||
| e a falvastagsághoz =30 mm A széntartalom 0,02% -kal növelhető az öntött és a termék elemzéséhez | ||||||||||||
| f A 0,23 % -os felső szénértéket nem szabad túllépni a termék elemzéséhez | ||||||||||||
EN 10216-2 Mechanikai tulajdonság:
| Acélminőség | Szakító tulajdonságok szobahőmérsékleten | Ütés tulajdonságok ab | |||||||||||
| Acélnév | Acélszám | Felső hozamszilárdság vagy bizonyítási szilárdság REH vagy RP0.2 a falvastagsághoz t Min. |
Szakító Erő RM |
Meghosszabbítás Egy perc. % a |
Minimális átlagos elnyelt energia a KV J -t fokozott hőmérsékleten | ||||||||
| T kevesebb vagy egyenlő 16 -nál | 160<> | 40<> | 60<> | l | t | l | t | ||||||
| MPA | MPA | MPA | MPA | MPA | 20 | 0 | -10 | 20 | 0 | ||||
| P195GH | 1.0348 | 195 | 320-440 | 27 | 25 | 40 c | 28 d | 27c | |||||
| P235Gh | 1.0345 | 235 | 225 | 215 | 360-500 | 25 | 23 | 40 c | 28 d | 27c | |||
| P265GH | 1.0425 | 265 | 255 | 245 | 410-570 | 23 | 21 | 40 c | 2s d | 27C | |||
| 16MO3 | 1.5415 | 280 | 270 | 260 | 450-600 | 22 | 20 | 40 c | 27 c | ||||
| 14MOV6-3 | 1.7715 | 320 | 320 | 310 | 460-610 | 20 | 18 | 40 c f | 27 c | ||||
| 13Crmo4-5 | 1.7335 | 290 | 290 | 280 | 440-590 | 22 | 20 | 40 c | 27 c | ||||
| 10crmo9-10 | 1.7380 | 280 | 280 | 270 | 480-630 | 22 | 20 | 40 c | 27 c | ||||
| 25crmo4 | 1.7218 | 345 | 345 | 345 | 540-690 | 18 | 15 | 40 c f | 27 c | ||||
| 15nicumonb5-6-4 | 1.6368 | 440 | 440 | 440 | 440e | 610-780 | 19 | 17 | 40 c f | 27 c | |||
| X10crmovnb9-1 | 1.4903 | 450 | 450 | 450 | 450 | 630-830 | 19 | 17 | 40 c f | 27 c | |||
| A I=hosszirányú t=keresztirányú | |||||||||||||
| B ellenőrizni kell, ha a 4. és/vagy az 5. lehetőséget/meg van adva, kivéve, ha f) érvényes | |||||||||||||
| C 4. lehetőség: Ellenőrizni kell az ütközési energiát. | |||||||||||||
| D 5. lehetőség: Ellenőrizni kell a longitudinális ütközési energiát. | |||||||||||||
| e a falvastagsághoz 60 mm< T =80mm | |||||||||||||
| f ütésvizsgálat kötelező a falvastagsághoz t =16 mm | |||||||||||||
EN 10216-2 kazáncső hőkezelés:
| Acélminőség | Hőkezelés a | Austenizálás | Edzés | |||
| Acélnév | Acélszám | Hőmérsékleti fokozat | Hűtő közeg | Hőmérsékleti fokozat | Hűtő közeg | |
| P195GH | 1.0348 | +N b | 880-940 | Levegő | - | - |
| P235Gh | 1.0345 | +N b | 880-940 | Levegő | - | - |
| P265GH | 1.0425 | +N b | 880-940 | Levegő | - | - |
| 16MO3 | 1.5415 | +N b | 890-950 | Levegő | - | - |
| 14MOV6-3 | 1.7715 | +NT BC | 930-990 | Levegő | 680–730 | levegő |
| 13Crmo4-5 | 1.7335 | +NT BC | 900–960 | Levegő | 660–730 | levegő |
| 10crmo9-10 | 1.738 | +NT BC | 900–960 | Levegő | 680–750 | levegő |
| 25crmo4 | 1.7218 | +QT | 860 - 900 | Levegő vagy folyadék | 620–680 | levegő |
| 15nicumonb5-6-4 | 1.6368 | +NT C | 880-980 | Levegő | 580–680 | levegő |
| X10crmovnb9-1 | 1.4903 | +NT C | 1040-1090 | levegő | 730-780 | levegő |
| a +n=normalizálva, +nt=normalizálva +edzés, +qt=oltás +edzés (levegő vagy folyadék), +i=izotermikus lágyítás. | ||||||
| B A normalizálás magában foglalja a normalizálás formálását. | ||||||
| c For these steel grades it may be necessary in the case of wall thickness T above 25 mm or T/D >0,15 Az oltás és az edzés alkalmazásához a tervezett szerkezet és az anyagtulajdonságok elérése érdekében. A határozatot a gyártó mérlegelési jogkörébe kell hagyni, de a vizsgálat és a megrendelés időpontjában meg kell határozni az ügyfélnek. Az ilyen módon kezelt acélcsöveket az acélnévvel kell jelölni, amelyet a +QT szimbólum kiegészít. | ||||||
Az EN 10216-2 méretű mérete
Toleranciák a külső átmérőn és a fal vastagságán
| Külső átmérő d mm | Toleranciák D |
Tűrés a T -en egy t/d arányra | |||
| Kevesebb vagy egyenlő 0,025 | > 0,025 Kevesebb vagy egyenlő 0,050 |
> 0,050 Kevesebb vagy egyenlő 0,10 |
> 0,10 | ||
| D 219,1 -nél kevesebb vagy egyenlő | ± 1% vagy ± 0,5 mm Bármelyik a nagyobb |
± 12,5% vagy ± 0,4 mm, attól függően, hogy melyik a nagyobb | |||
| D> 219,1 | ± 20% | ± 15% | ± 12,5% | ± 10% a | |
| A 355,6 mm -nél nagyobb vagy azzal egyenlő külső átmérőjű d -nél megengedett, hogy a fal vastagságának további 5% -ával meghaladja a felső fal vastagságát a T falak vastagságának további 5% -ával | |||||
Tűrés a belső átmérőn és a falvastagságon
| A belső átmérőjű toleranciák | Tűrés a T -en egy t/d arányra | |||||
| d | d perc | Kevesebb vagy egyenlő 0,03 | > 0,03 Kevesebb vagy egyenlő 0,06 |
> 0,06 Kevesebb vagy egyenlő 0,12 -nél |
> 0,12 | |
| ± 1% vagy ± 2 mm, attól függően, hogy melyik a nagyobb | (+ 2%, 0) vagy (+ 4 mm, 0) | Bármelyik a nagyobb | ± 20% | ± 15% | ± 12,5% | ± 10% a |
| aA d 355,6 mm -nél nagyobb vagy azzal egyenlő külső átmérőjű átmérőjű d -nél megengedett, hogy a fal vastagságának további 5% -ával meghaladja a felső fal vastagságát. | ||||||
Tűrés a külső átmérő és a fal vastagságán
| Külső átmérő d mm | Tűrés a D -n | Tűrés a T percnél egy t perc /d arányra | |||
| Kevesebb vagy egyenlő 0,02 | > 0,02 Kevesebb vagy egyenlő 0,04 |
> 0,04 Kevesebb vagy egyenlő 0,09 |
> 0,09 | ||
| D 219,1 -nél kevesebb vagy egyenlő | ± 1% vagy ± 0,5 mm Bármelyik a nagyobb |
(+ 28%, 0) vagy (+ 0.8 mm, 0), melyik a nagyobb | |||
| D> 219,1 | + 50% 0 |
+ 35% 0 |
+ 28% 0 |
+ 22% a 0 |
|
| aA d 355,6 mm -nél nagyobb vagy azzal egyenlő külső átmérőjű átmérőjű d -nél megengedett, hogy a fal vastagságának további 5% -ával meghaladja a felső fal vastagságát. | |||||
Tűrés a belső átmérőn és a minimális falvastagságon
| Tolerancia belső átmérőn |
Tűrés a T percnél a T min /d arány |
|||
| d | d perc | Kevesebb vagy egyenlő 0,05 | > 0,05 Kevesebb vagy egyenlő 0,1 |
> 0,1 |
| ± 1% vagy ± 2 mm Bármelyik a nagyobb |
(+2%, 0) vagy (+ 4 mm, 0), melyik a nagyobb | + 35% 0 |
+ 28% 0 |
+ 22% a 0 |
| aA d 355,6 mm -nél nagyobb vagy azzal egyenlő külső átmérőjű átmérőjű d -nél megengedett, hogy a fal vastagságának további 5% -ával meghaladja a felső fal vastagságát. | ||||
Tűrés a pontos hosszúságon
Dimenzió mm -ben
| L hossz l | Tolerancia pontos hosszúságon |
| L kevesebb vagy egyenlő, mint 6000 | +10 0 |
| 6000 |
+15 0 |
| L> 12 000 | + egyetértéssel 0 |
Előnyben részesített dimenziók
méretek mm -ben
6. táblázat (folytatás)
méretek mm -ben
Tesztelések
(1) Kémiai elemzés
(2) Szakítóvizsgálat (szakítóvizsgálat szobahőmérsékleten, szakítóvizsgálat megemelkedett hőmérsékleten)
(3) simítási teszt
(4) Gyűrűs szakítóvizsgálat
(5) sodródás -bővülő teszt
(6) Gyűrű bővülő teszt
(7) ütésvizsgálat
(8) Szivárgási szorítási teszt (hidrosztatikus teszt, elektromágneses teszt)
(9) Dimenziós ellenőrzés
(10) Vizuális vizsgálat
(11) nem - pusztító tesztelés
Jelzés
Az alkalmazandó jelölés
A jelölést minden csőn legalább egy végén letörölhetetlenül meg kell jelölni. Az 51 mm -nél kisebb vagy azzal egyenlő külső átmérőjű csöveknél a csövek jelölése helyettesíthető a köteghez vagy dobozhoz rögzített címkén lévő jelöléssel.
Védelem
A csöveket ideiglenes védő bevonattal vagy tartós bevonattal és/vagy béléssel szállítják

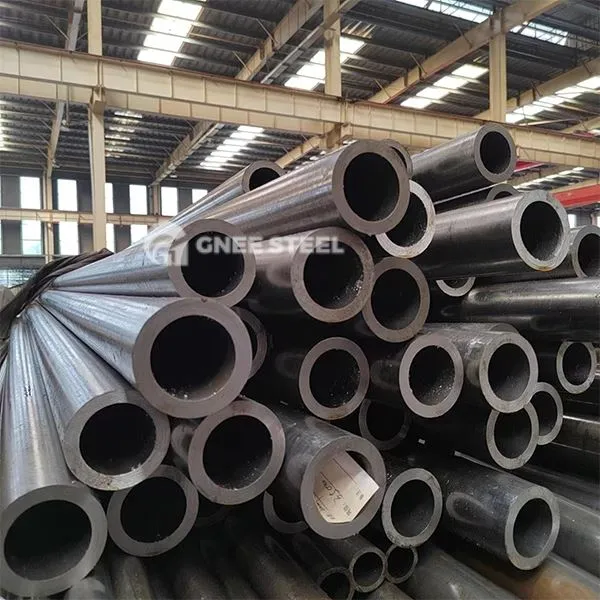

EN10216-2 Varrat nélküli cső raktáron
Információk megrendelése
Kötelező információk
a) a mennyiség (tömeg vagy teljes hossz vagy szám);
b) a "cső" kifejezés;
c) a méretek;
d) az acél fokozat megnevezése az EN 10216 ezen részének megfelelően;
e) A nem - ötvözött acél tesztkategóriája.
Lehetőségek
1) Hideg befejezés.
2) A réz- és óntartalom korlátozása.
3) Termékelemzés.
4) ütésvizsgálat.
5) Hosszirányú ütésvizsgálat a - 10 C fokon nem ötvözött acél osztályoknál.
6) Szakítóvizsgálat megemelkedett hőmérsékleten.
7) A szivárgás kiválasztása - Szigorúsági vizsgálati módszer.
8) Nem - 2. tesztkategória csövek pusztító tesztelése a keresztirányú hiányosságok kimutatására.
9) Nem - 2. tesztkategória csövek pusztító tesztelése a lamináris hiányosságok kimutatására.
10) Különleges végek előkészítése.
11) A D -től és T -től eltérő dimenziók halmaza.
12) Pontos hosszúság).
13) A standard dokumentumon kívüli ellenőrzési dokumentum típusa.
14) Vizsgálati nyomás a hidrosztatikus szivárgáshoz - szorítási teszt.
15) A falvastagság mérése a végektől távol.
16) Nem - Destruktív tesztelési módszer.
17) További jelölés.
18) Védelem.
