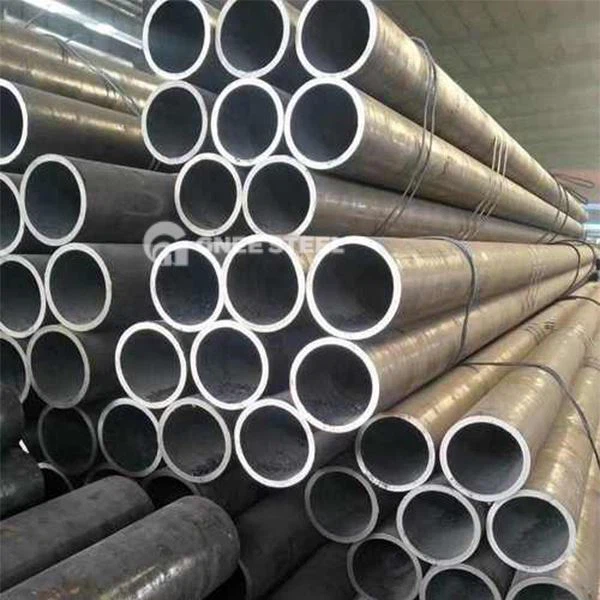

A210/A210M Bolier cső specifikáció

1.1 Ez a specifikáció lefedi a minimum - fal - vastagság, zökkenőmentes táptalaj - szénacél, kazáncsövek és kazánfüstök, beleértve a biztonságos végeket (lásd az 1. megjegyzést), az ív- és tartózkodási csöveket, valamint a SuperHeater csöveket.

1. megjegyzés: Ez a típus nem alkalmas a kovácsolt hegesztés biztonságos végződéseire.

1.2 A csövek mérete és vastagsága, amelyet általában ehhez a specifikációhoz tartoznak, 1/2 hüvelyk - 5 hüvelyk [12,7 - 127 mm] külső átmérőjű és 0,035 - 0,500 hüvelyk [0,9–12,7 mm], minimális falvastagságban. Más méretű csövek berendezhetők, feltéve, hogy az ilyen csövek megfelelnek a specifikáció összes többi követelményének.

1.3 A mechanikai tulajdonság követelményei nem vonatkoznak 1/8 hüvelyknél kisebb csövekre. [3,2 mm] a belső átmérőben vagy 0,015 hüvelykben.

1.4 Ez a specifikáció a - 1 és C, a varrat nélküli, közepes szén-dioxid-kazán és a különféle kémiai és szakító követelményekkel rendelkező SuperHater csövek A osztályát fedezi. (1. táblázat, 3. táblázat és 11. szakasz)

OD: 1/2in-5in (12,7-127 mm),

WT: 0,035in-0,500in (0,9-12,7 mm)

Osztály: ASTM A210 A1 fokozat, ASTM A210 C fokozat

Alkalmazás: Magas, középső, alacsony - nyomáskazán és nyomás céljából

ASTM A210/A210M kémiai összetétele

Fokozat	Szén	Mangán	Foszfor	Kén	Szilícium
ASTM A210 GR A1	0,27% max.	0,93% max.	0,035% max.	0,035% max.	0,10% perc
ASTM A210 GR C	0,35% max.	0.29% - 1.06%	0,035% max.	0,035% max.	0,10% perc

Az ASTM A210/A210M mechanikai tulajdonságai

Fokozat

P #

Szakítószilárdság

Hozam

Max keménység

Ellenőrizze az Inventoryon -t

ASTM A210 GR A1

P 1

KSI: 60 MPa: 415

KSI: 37 MPA: 255

79 HRB (Rockwell B)

143 HB (Brinell)

A210 GR leltár

ASTM A210 GR C

P 1

KSI: 70 MPA: 485

KSI: 40 MPA: 275

89 HRB (Rockwell B)

179 HB

(Brinell)

A210 GR leltár

Az ASTM A210/A210M falvastagsága és toleranciája varrat nélküli táptalaj - szénacél

Külső átmérő, mm	Tolerancia, %
Forró gördülő	Az OD kevesebb vagy annál egyenlő 101,6 -os, a tömegnél kevesebb vagy egyenlő 2,4	+40/-0
	Az OD kevesebb, mint 101,6, 2,4 ＜ WT kevesebb, mint 3,8	+35/-0
	Az OD kevesebb, mint 101,6, 3,8 ＜ WT kevesebb, mint 4,6	+33/-0
	OD≤101.6, WT>4.6	+28/-0
	OD>101,6, 2,4 ＜ WT kevesebb, mint 3,8	+35/-0
	OD>101,6, 3,8 ＜ WT kevesebb, mint 4,6	+33/-0
	OD>101.6, WT>4.6	+28/-0
	Külső átmérő, mm	Tolerancia, %
Hideg húzott	OD kevesebb vagy egyenlő 38,1 -rel	+20/0
Hideg húzott	OD>38.1	+22/0

ASTM A210/A210M külső átmérőjű és toleranciája

Külső átmérő, mm	Tolerancia, mm
Forró gördülő	OD kevesebb vagy egyenlő 101,6 -nál	+0.4/-0.8
Forró gördülő	101,6 ＜ od kevesebb, mint 177,8	+0.4/-1.2
	Külső átmérő, mm	Tolerancia, %
Hideg húzott	OD ＜ 25.4	±0.10
	25,4 kevesebb, vagy egyenlő OD -nél kevesebb, mint 38,1	±0.15
	38.1 ＜ OD ＜ 50.8	±0.20
	50,8 kevesebb vagy egyenlő OD ＜ 63.5	±0.25
	63.5, mint az OD ＜ 76.2 -nél kevesebb vagy egyenlő	±0.30
	A 76,2 -nél kevesebb, vagy azzal egyenlő, mint az OD -nél kevesebb vagy azzal egyenlő 101,6 -nál	±0.38
	101,6 ＜ od kevesebb, mint 177,8	+0.38/-0.64
